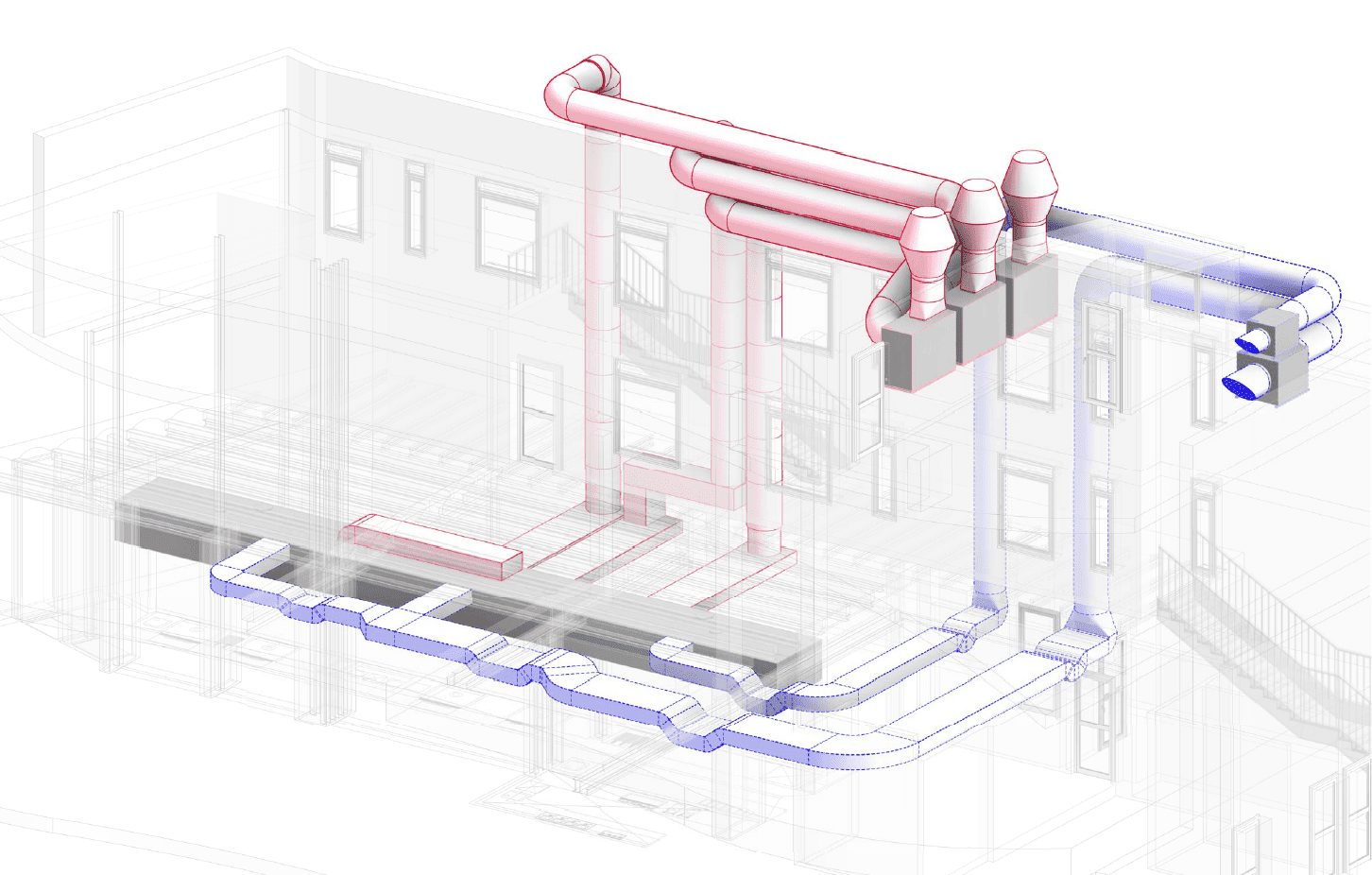

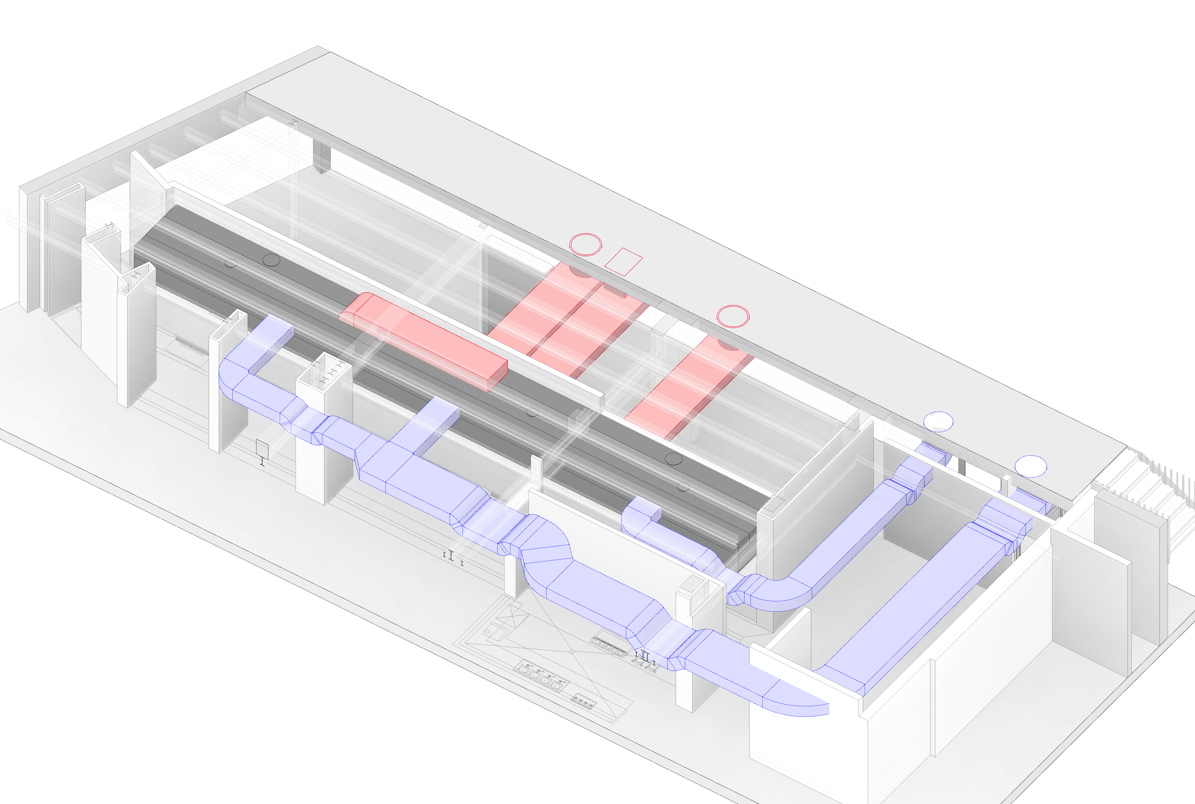

Building Information Modeling (BIM) o modelatge d'informació per a l'edificació és la metodologia de treball col·laborativa per a la creació i gestió d'un projecte de construcció a través d'una maqueta digital. El seu objectiu és centralitzar totes les àrees del desenvolupament d'un projecte constructiu, incloses les instal·lacions, i aprofitant el treball desenvolupat per tots els agents implicats. Al final d'aquest article trobaràs exemples de projectes recents.

Dins de la complexitat que té el desenvolupament d'un projecte, les instal·lacions d'electricitat, lampisteria i climatització adquireixen un grau més elevat de coordinació que va més enllà del plantejament i disseny inicial. També es requereix aquesta coordinació durant la fase de construcció, on la cooperació dels industrials de les diferents disciplines és essencial.
Amb aquest mètode de treball s'aconsegueix conformar una gran base de dades que permet gestionar els elements que formen part de la infraestructura durant tot el cicle de vida d'aquesta. Aquest cicle pot dividir-se en 7 dimensions que incorporen informació geomètrica (3D), de temps (4D), de costos (5D), ambiental (6D) i de manteniment (7D).

Un avantatge crucial del sistema BIM és l'actualització immediata de la planimetria compartida amb els altres usuaris. Qualsevol canvi pot ser plasmat immediatament i ser vist i contemplat per les diferents disciplines que estiguin implicades en un projecte.

Els principals beneficis que comporta aquesta metodologia de treball són:
1. Reducció de temps.
2. Transparència.
3. Qualitat i seguretat.
4. Increment de l'eficiència energètica.
5. La disminució de costos.

Des del 2016, el departament d’R+D+I de Morgui Clima ha invertit constantment en el desenvolupament d’un entorn de treball basat en tecnologia BIM amb la finalitat de garantir les normes i requisits de cada projecte.

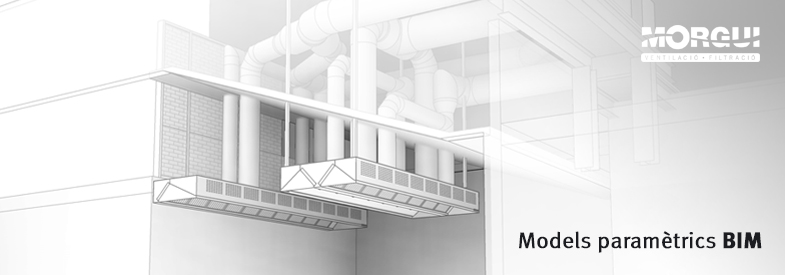

Estem desenvolupant una bona, sòlida i fiable biblioteca de components que descriu els nostres productes, generada amb el software BIM REVIT d'Autodesk. Això ens permet realitzar un disseny d’instal·lacions assistit per ordinador més precís, real i detallat.

Si vols descarregar-te les nostres campanes i caixes en format REVIT, pots fer-ho tot seguit a la biblioteca de productes Morgui:

		BERET		Campana Extractora Beret: 400mm d'alçada i filtres de 490x400x50mm.				UNIC 400		Caixa de ventilació amb ventilador simple oide incorporat 400º/2h i motor a transmissió.
		VILAK		Campana Extractora Vilak: 500mm d'alçada i filtres de 490x490x50mm.				BASIC		Caixa de ventilació amb ventilador doble oide incorporat i motor a transmissió.
		GAROS		Campana Extractora Garos: 400/500/610mm d'alçada. Filtres segons model.				CUBIC		Caixa de ventilació amb ventilador doble oide incorporat i motor a transmissió.
		SILS		Campana Extractora Sils: 390mm d'alçada i filtres de 490x400x50mm.				CD		Caixa de ventilació amb ventilador centrífug de motor incorporat a eix.
		HORNO		Campana Extractora Horno: 310/390/500mm d'alçada. Filtres segons model.				CD CLASS		Caixa de ventilació amb ventilador centrífug de motor incorporat a eix.
		SLIM		Campana Extractora Slim: 310mm d'alçada i filtres de 490x250x25mm.
		BLOK		Campana Extractora Blok: 520/650mm. d'alçada i filtres de 490x490x50mm.

Actualment, és obligatori en multitud de països com els Estats Units, el Regne Unit, Països Baixos, Dinamarca, Finlàndia, Noruega o Suècia. A Espanya, seguint les directives europees, es fa una referència precisa en la Llei 9/2017 de Contractes del Sector Públic en indicar que “els òrgans de contractació podran exigir l'ús d'eines electròniques, com ara eines de modelatge digital de la informació de la construcció (BIM) o eines similars”. A partir de finals de 2018, amb la finalitat de donar un nou impuls al procés d'implantació BIM al país, el Consell de Ministres va aprovar a través del Reial decret 1515/2018 la creació de la Comissió Interministerial per a la incorporació de la metodologia BIM en la contractació pública.

A més, la digitalització de la construcció és un aspecte clau en el desenvolupament sostenible i es contempla dins de l'Agenda 2030, concretament en els objectius 9 i 11 plantejats per l'ONU.

Aquesta eina suposa una evolució remarcable dels sistemes de disseny tradicionals basats en el pla i suposa una millora en la representació de la realitat constructiva dels projectes d'edificació. La metodologia BIM és present i futur en la contractació d'obres públiques a Espanya, Europa i gran part del món.

Avui és el dia Mundial de l’Aigua i des de Morgui Clima ens volem sumar a la campanya de conscienciació sobre la importància d’aquest bé escàs. El lema d’enguany és "Accelerem el canvi".
Actualment, l'aigua és un recurs summament amenaçat pel creixement demogràfic, la demanda en constant augment dels sectors agrícola i industrial, i els efectes cada vegada més greus del canvi climàtic.

Mòdul de Recirculació d’Aigua

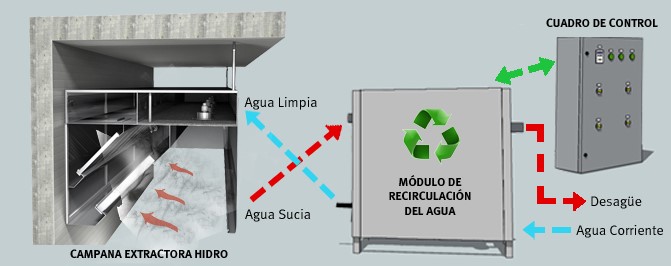

A Morgui Clima intentem aportar el nostre granet de sorra en l’estalvi d’aigua amb els nostres productes. Un exemple és el mòdul automàtic de recirculació d’aigua de disseny exclusiu Morgui. Per mitjà d’una filtració mecànica i una altra per decantació, aquest mòdul permet aprofitar l’aigua procedent dels sistemes de filtració de greixos mitjançant aigua polvoritzada.
Es pot complementar amb un quadre de control que inclou comandaments de control i regulació, potenciòmetres i pilots de control, avaria, neteja i opcionalment també variadors de freqüència pel control de la pressió d’aigua. Amb aquest quadre de control fem que l’equip sigui encara més eficient.

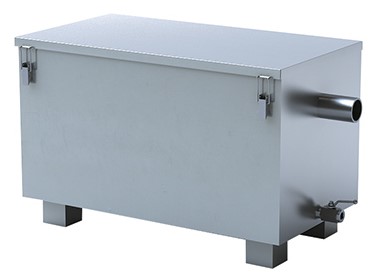

Separador de greixos

Aquest mòdul de recirculació compta amb un separador de greixos com a element central. Els greixos animals i els olis vegetals no poden abocar-se a les clavegueres, ja que taponarien els conductes. Fabricats sota norma tècnica europea EN 1825 i alemanya DIN 4040, disposem de separadors amb capacitats nominals de 0'3, 0'5 i 2 l/s.

L’aigua entra en el separador mitjançant un deflector allargat que permet una distribució lenta i uniforme del flux entrant. Els greixos i olis se separen i pugen a la superfície per efecte de gravetat. Durant el funcionament es genera una capa flotant que va augmentant de gruix i quan s’arriba al volum màxim d’emmagatzematge s’han de retirar els greixos. Als restaurants podem calcular les necessitats en funció del nº de menjars diaris. Per exemple, un restaurant amb 150 menjars diaris utilitza un flux de 2 l/s.

Es tracta d’un disseny compacte i funcional acabat en acer inoxidable que requereix poc manteniment.

El mòdul de recirculació d’aigua està pensat per a l'estalvi en el consum d'aigua de sistemes de filtració per aigua com una campana Morgui HIDRO o els mòduls de filtració per via humida Morgui. Són opcions especialment recomanades per a cuines de llenya o carbó, rostisseries o extraccions d'alta temperatura.

Aquesta adreça de correu-e està protegida dels robots de spam.Necessites Javascript habilitat per veure-la.

Ens mou la voluntat de ser sostenibles i, per tant, d’oferir-vos les millors opcions perquè també ho pugueu ser!

La ventilació està a l’ordre del dia i ha vingut per quedar-s’hi. Amb la malaurada pandèmia de la Covid-19 hem pres consciència de la importància d’una bona ventilació i qualitat d’aire als espais, especialment als tancats.
Com ja és conegut per tothom, la principal via de transmissió del virus és a través de petites partícules que queden suspeses a l’aire.

En un espai tancat, si l’aire no es renova prou i hi ha una persona infectada, la concentració del virus anirà augmentant i el risc de contagi serà més elevat. Per reduir aquest risc, és necessari ventilar el màxim possible els espais tancats. Com més ventilació hi hagi, menor serà la probabilitat de contagi. És important considerar la ventilació com una mesura efectiva de prevenció de la malaltia.
La ventilació d’un espai tancat significa la renovació de l’aire amb aire procedent de l’exterior. El Departament de Salut de la Generalitat de Catalunya recomana mantenir la màxima aportació possible d’aire exterior, mitjançant ventilació natural i/o sistemes de climatització i ventilació mecànica que permetin l’aportació d’aire de l’exterior.

El nombre de renovacions d’aire/hora necessaris segons volum i nombre d’ocupants d’una estança que equival al criteri de renovació d’aire de 12,5 litres per segon i persona es pot conèixer aplicant la següent fórmula:

ACH= 12,5 l/persona/segon x Nombre persones x 3600 segons/hora x 0,001 m3/litre / Volum (m3)

Aquest Reglament és d’aplicació a instal·lacions fixes de climatització en els edificis de nova construcció i quan hi ha reformes d’aquestes instal·lacions.

Com determinar la ventilació necessària d’un espai?

Per avaluar la ventilació d’un espai es pot utilitzar un sensor de diòxid de carboni (CO₂). L’increment de la mesura de CO₂ en espais interiors en relació amb l’aire exterior, s’empra com un paràmetre indicador de la qualitat de l’aire, atès que quan un edifici està ocupat, les concentracions de CO₂ a l’interior augmenten a causa de l’exhalació dels ocupants.

Sistemes de millora de la qualitat de l’aire interior

La incorporació de purificadors d’aire amb filtres HEPA (High Efficiency Particulate Air) permet millorar la qualitat de l’aire interior i retenir les partícules susceptibles de contenir el virus. Els filtres HEPA retenen entre un 85% i un 99,99 % de partícules a partir de 0,3 micres, en funció del tipus de filtre. Per garantir que retinguin el 99,99 % cal que compleixin la Norma UNE-EN 1822-1:2010 Filtros absolutos (EPA, HEPA y ULPA).

A Morgui Clima fa més de 20 anys que ens dediquem a la ventilació industrial. El nostre equip d’enginyers i tècnics us poden assessorar en qualsevol moment per a garantir una ventilació òptima de les vostres instal·lacions.

Fonts:

Canal Salut (Gencat). (2020). Ventilació dels espais tancats per prevenir la COVID-19. Recuperat de https://canalsalut.gencat.cat/ca/salut-a-z/c/coronavirus-2019-ncov/ciutadania/prevencio/ventilacio/

Coronavirus SARS-CoV-2: ventilació i sistemes de climatització en establiments i locals de concurrència humana [fullet]. Barcelona: Departament de Salut; 2021. Recuperat de https://canalsalut.gencat.cat/web/.content/_A-Z/C/coronavirus-2019-ncov/material-divulgatiu/ventilacio-sistemes-climatitzacio.pdf
